SubSonic Rüzgar Tüneli
 |  |  |
Rüzgar Tünelleri Aerodinamik analiz yapmak için tasarlanmış olup tam ölçekli rüzgar tünelleri ve hava laboratuvarlarına göre zamandan ve paradan tasarruf sağlar.
400x400mm ve 600mm Aktif kullanılabilir tünel uzunluğu ile Havacılık ve Uzay sektöründe aerodinamik testler için tasarlanmıştır. İhtiyaca göre farklı tünel ölçüleri ve farklı rüzgar hızlarında tasarlanabilmektedir. Açık devre sistem olarak tasarlanan rüzgar tüneli, standart olarak anlık ve ortalama rüzgar hızı ölçümü, Tünel basınç farkı gibi parametrelerle kullanıcılara bilgi sunulmaktadır.
Teknik Özellikler
- Değişken rüzgar hızı ayarlama seçeneği
- Anlık ve Ortalama rüzgar hızı görüntüleme
- Anlık Fan hızı Görüntüleme
- Kaldırma ve Sürüklenme kuvvetlerinin ölçümü (Opsiyonel)
- 1 Adet fark basınç göstergesi (Opsiyonel olarak arttırılabilmektedir.)
- 30 kanal Basınç göstergesi ve Datalogger (Opsiyonel)
- Model Tutucu
- Akış analizi ve görselleştirme için duman jeneratörü (Opsiyonel)
- 380V AC 50-60HZ Trifaze Çalışma gerilimi.
Rüzgar tünelleri anlık olarak doğru sonuçlar sağlar ve lisans ve lisans üstü eğitim ve araştırma projeleri için oldukça uygundur.
Rüzgar tüneli kapalı çevrim olarak çalışmaz. Bulunduğu ortamdaki havayı emip egzoz tarafından yine bulunduğu ortama bırakır. Hava, tünele, havayı doğrusal olarak hızlandıran, aerodinamik olarak tasarlanmış bir effuser (koni) aracılığıyla girer. Daha sonra çalışma bölümüne girer ve bir difüzörden ve ardından değişken hızlı eksenel fana geçmeden önce bir ızgaradan geçer. Kullanılan Izgara, tünelde serbest kalan parçaların fana çarpıp fanın zarar görmesinden korur.

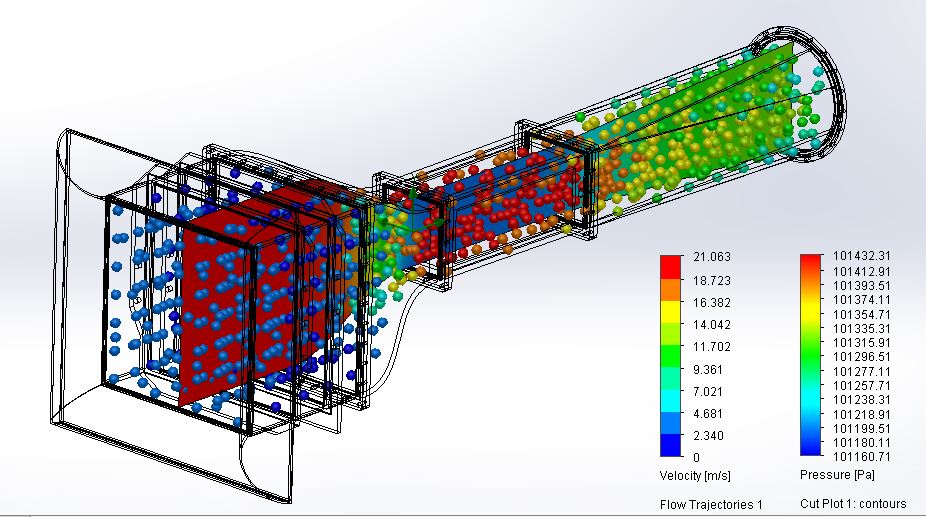

Elkimak Mühendislik olarak tasarlamış olduğumuz ürünlerde bütün mühendislik hesaplarını kendi bünyemizde yapmaktayız. Müşterilerimizden aldığımız tünel boyutu, max rüzgar hızı gibi parametrelerden yola çıkıp kullanılacak olan fanın çapından kanat türüne kadar, tünel boyutundan tünel uzunluğuna kadar birçok parametre firmamız bünyesindeki mühendisler tarafından hesaplanmaktadır.
Öğrenme Çıktıları;
Değişken Tünel Boyutları ve Değişken Hız seçenekleri;
Elkimak Mühendislik olarak çeşitli ölçülerde rüzgar tünellerinde uygun maliyet garantisi sunmaktayız. 10x10cm'den 50x50cm'ye kadar birçok ölçüde Rüzgar tünelleri imal edebilmekteyiz.
Firma olarak standart ölçülerin dışında özel rüzgar tünellerinin üretiminde uzmanlaşmıştır. Değişken rüzgar hızı seçenekleri müşterilerimize çok yönlü olarak seçenekler sunmaktayız.
Türbülans Önleyici Bal Peteği Elek Sistemi;
Tasarlamış olduğumuz rüzgar tünellerinde kullanılan petek ızgara sistemi sayesinde akış türbülanslarını min. seviyeye düşürmekteyiz. Bu şekilde Tünel içerisinde akış analizi yapılan modele gelen hava akımındaki Türbülansların min. seviyede olması garanti altına alınmış olur. Ayrıca müşterilerimizin hassas deneyler için son derece düzgün bir akışa ihtiyaç duymaları halinde tünel içerisinde ek rüzgar düzleştirici kanatlar imal edilebilmektedir.
Rüzgar tünelinde kullanılan modellerin akış analizleri için çok çeşitli sensör ekipmanları sağlanabilmektedir. Bu ekipmanlar standart olarak Akış hız ölçer, Basınç ölçer, 3 Aksen titreşim ölçer, 3 Eksen kuvvet ölçer gibi sensör guruplarından oluşmaktadır. Bunların dışında müşterilerimize özel olarak çok çeşitli ölçüm ekipmanları datalogger benzeri sistemlerin tasarımını da yapmaktayız.
Sisteme Ait Çalışma Videosu
Rüzgar tüneli kapalı çevrim olarak çalışmaz. Bulunduğu ortamdaki havayı emip egzoz tarafından yine bulunduğu ortama bırakır. Hava, tünele, havayı doğrusal olarak hızlandıran, aerodinamik olarak tasarlanmış bir effuser (koni) aracılığıyla girer. Daha sonra çalışma bölümüne girer ve bir difüzörden ve ardından değişken hızlı eksenel fana geçmeden önce bir ızgaradan geçer. Kullanılan Izgara, tünelde serbest kalan parçaların fana çarpıp fanın zarar görmesinden korur.
Elkimak Mühendislik olarak tasarlamış olduğumuz ürünlerde bütün mühendislik hesaplarını kendi bünyemizde yapmaktayız. Müşterilerimizden aldığımız tünel boyutu, max rüzgar hızı gibi parametrelerden yola çıkıp kullanılacak olan fanın çapından kanat türüne kadar, tünel boyutundan tünel uzunluğuna kadar birçok parametre firmamız bünyesindeki mühendisler tarafından hesaplanmaktadır.
Öğrenme Çıktıları;
- Görsel Akış Analizi
- Yüzey gelişimine yönelik araştırmalar.
- Çeşitli kanat analizleri
- En Boy oranının kanat performansı üzerindeki etkileri
- Kanat profilinin performansı, kanat açısının kaldırma, sürüklenme ve durma üzerindeki etkisi
- Kritik altı ve Kritik üstü akış koşullarında bir silindir etrafındaki basınç dağılımı
- Kaldırma ve sürükleme kuvvetlerinin temel ölçümünü içeren modellerin özelliklerinin incelenmesi
- Kaldırma kuvveti elde etmek için bir kanat modeli etrafındaki basınç dağılımının incelenmesi ve kaldırmanın doğrudan ölçümleriyle karşılaştırılması
- Bir hava akışına dik bir parça gövdesi üzerindeki sürükleme kuvveti
- Akış Görselleştirme
Değişken Tünel Boyutları ve Değişken Hız seçenekleri;
Elkimak Mühendislik olarak çeşitli ölçülerde rüzgar tünellerinde uygun maliyet garantisi sunmaktayız. 10x10cm'den 50x50cm'ye kadar birçok ölçüde Rüzgar tünelleri imal edebilmekteyiz.
Firma olarak standart ölçülerin dışında özel rüzgar tünellerinin üretiminde uzmanlaşmıştır. Değişken rüzgar hızı seçenekleri müşterilerimize çok yönlü olarak seçenekler sunmaktayız.
Türbülans Önleyici Bal Peteği Elek Sistemi;
Tasarlamış olduğumuz rüzgar tünellerinde kullanılan petek ızgara sistemi sayesinde akış türbülanslarını min. seviyeye düşürmekteyiz. Bu şekilde Tünel içerisinde akış analizi yapılan modele gelen hava akımındaki Türbülansların min. seviyede olması garanti altına alınmış olur. Ayrıca müşterilerimizin hassas deneyler için son derece düzgün bir akışa ihtiyaç duymaları halinde tünel içerisinde ek rüzgar düzleştirici kanatlar imal edilebilmektedir.
Çok geniş Ölçüm imkanları;
Rüzgar tünelinde kullanılan modellerin akış analizleri için çok çeşitli sensör ekipmanları sağlanabilmektedir. Bu ekipmanlar standart olarak Akış hız ölçer, Basınç ölçer, 3 Aksen titreşim ölçer, 3 Eksen kuvvet ölçer gibi sensör guruplarından oluşmaktadır. Bunların dışında müşterilerimize özel olarak çok çeşitli ölçüm ekipmanları datalogger benzeri sistemlerin tasarımını da yapmaktayız.
Sisteme Ait Çalışma Videosu
